CADe SIMU y PC SIMU: Esquemas de Control Eléctrico, Automatización y Simulación

Guía en PDF

CADe SIMU y PC SIMU: Esquemas de Control Eléctrico, Automatización y Simulación

Guía visual para dibujar, simular y comprobar automatismos eléctricos antes de cablear el tablero

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

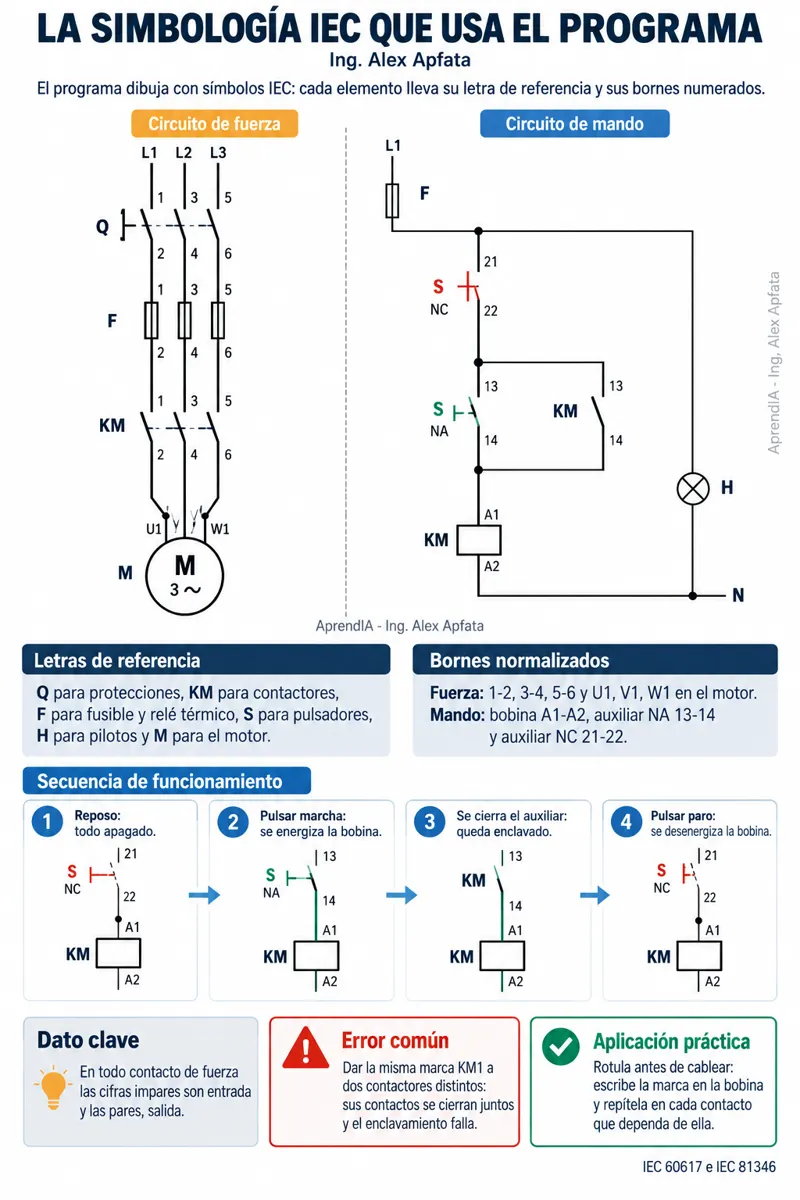

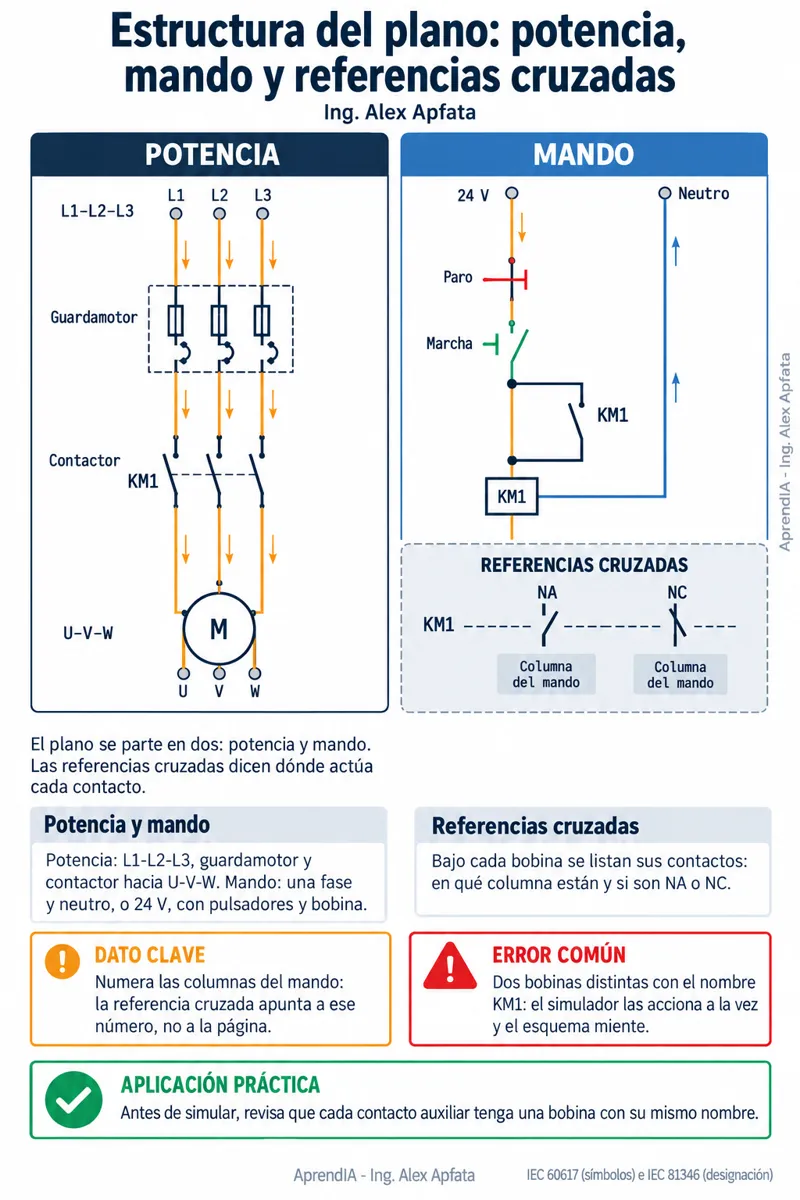

Guía didáctica 100% visual para dominar CADe SIMU y PC SIMU desde cero. Aprendes a dibujar el plano de potencia y el plano de mando con simbología IEC, a montar los arranques clásicos del motor trifásico (directo, inversión de giro, estrella-triángulo, resistencias estatóricas, Dahlander), a resolver automatismos con lógica de relés (retención, enclavamientos, temporizadores, contadores, secuencias) y a comprobarlos en modo simulación leyendo los colores de tensión, midiendo con el multímetro virtual y provocando fallas a propósito. Después conectas CADe SIMU con PC SIMU para ver la máquina moverse en pantalla (cilindros, cintas, depósitos, sensores) y programas el PLC en esquema de contactos, incluido el paso del GRAFCET al ladder. Cierra con tres proyectos integradores y con la entrega profesional del plano en PDF. Cada tema entra en una página: 60% del espacio es esquema, secuencia o diagrama, y 40% texto breve.

Qué incluye

  • 12 esquemas de potencia y mando dibujados paso a paso: arranque directo, inversión de giro con enclavamiento, estrella-triángulo, resistencias estatóricas, Dahlander, marcha-paro con retención, temporizadores, contadores, secuencia de tres motores, mando a dos manos y semáforo.
  • La integración completa CADe SIMU + PC SIMU y el PLC en esquema de contactos, aplicada en 3 proyectos integradores animados: cinta clasificadora, taladro semiautomático y bombeo alternado de dos bombas.
  • Una unidad entera de depuración: colores de tensión en simulación, multímetro virtual, cortocircuito y sobrecarga provocados, errores de dibujo que impiden simular y una lista de verificación de una página para revisar antes de cablear.
