CATIA V5 desde Cero: Piezas, Superficies, Ensambles y Planos de Diseño Mecánico

Guía en PDF

CATIA V5 desde Cero: Piezas, Superficies, Ensambles y Planos de Diseño Mecánico

Guía visual paso a paso para modelar piezas, crear superficies, armar ensambles y generar planos técnicos

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

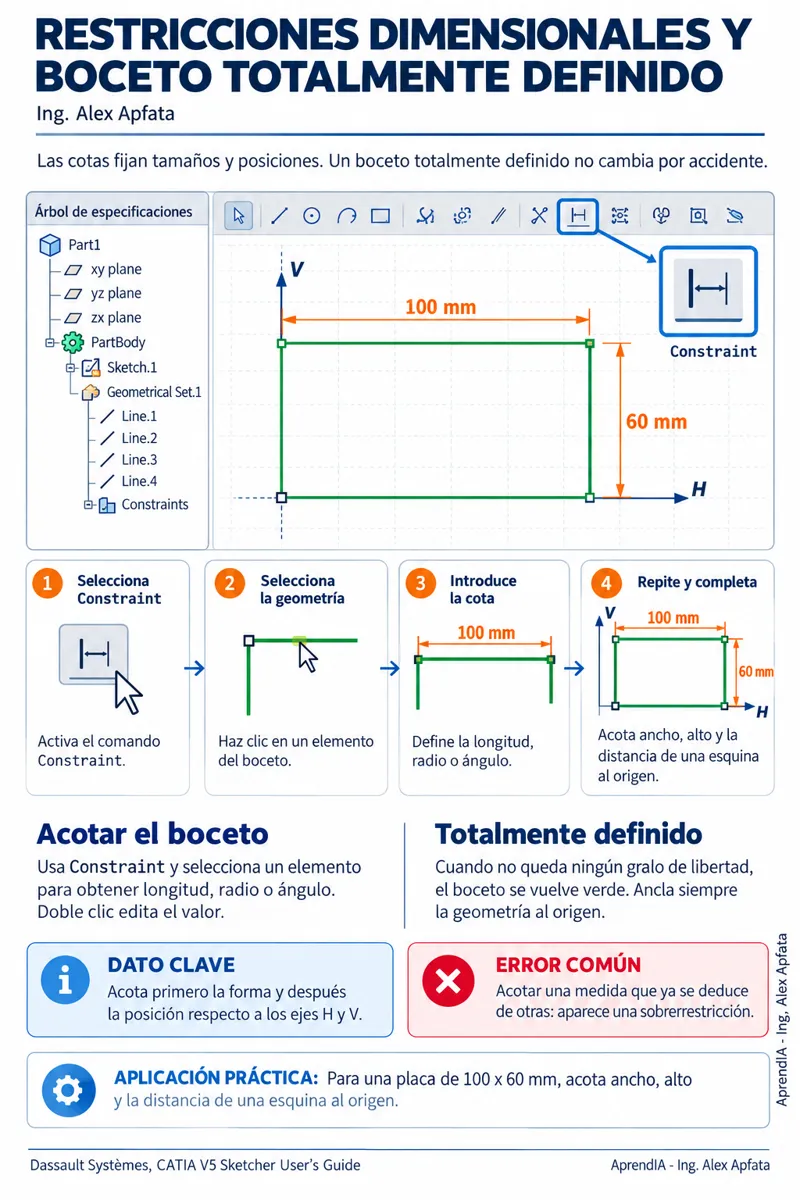

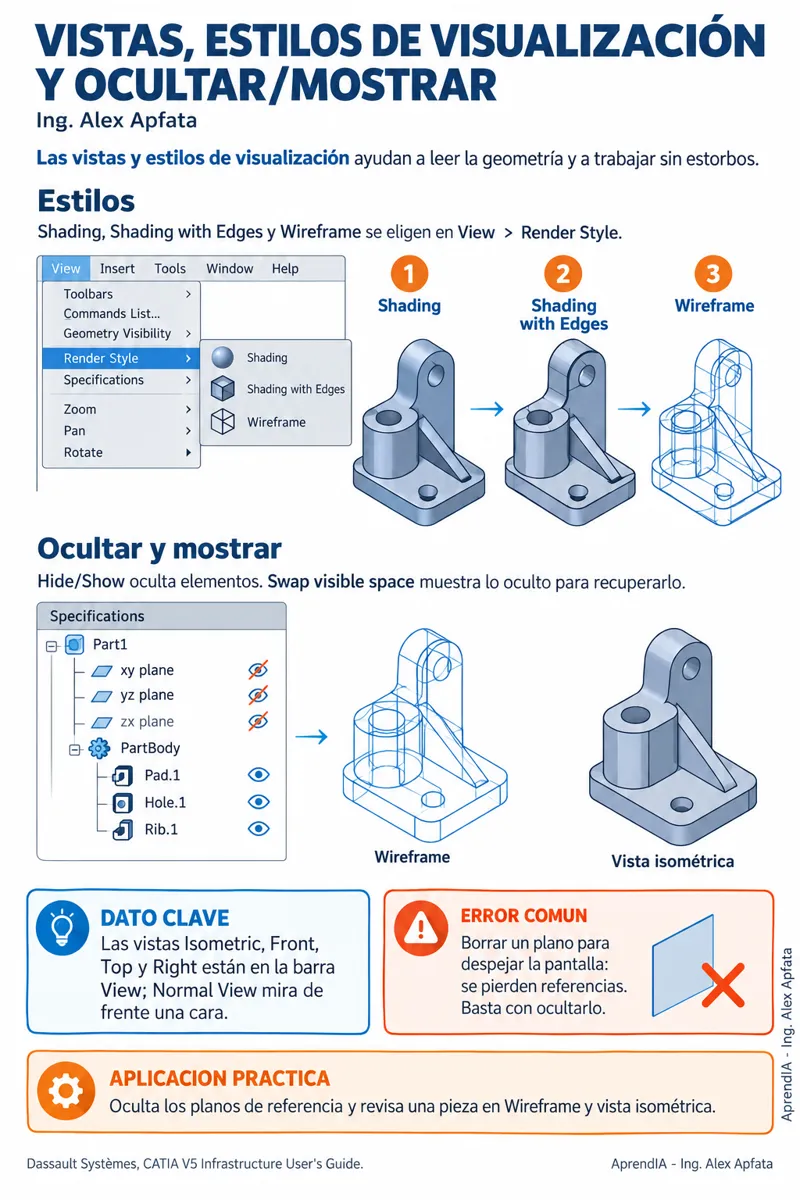

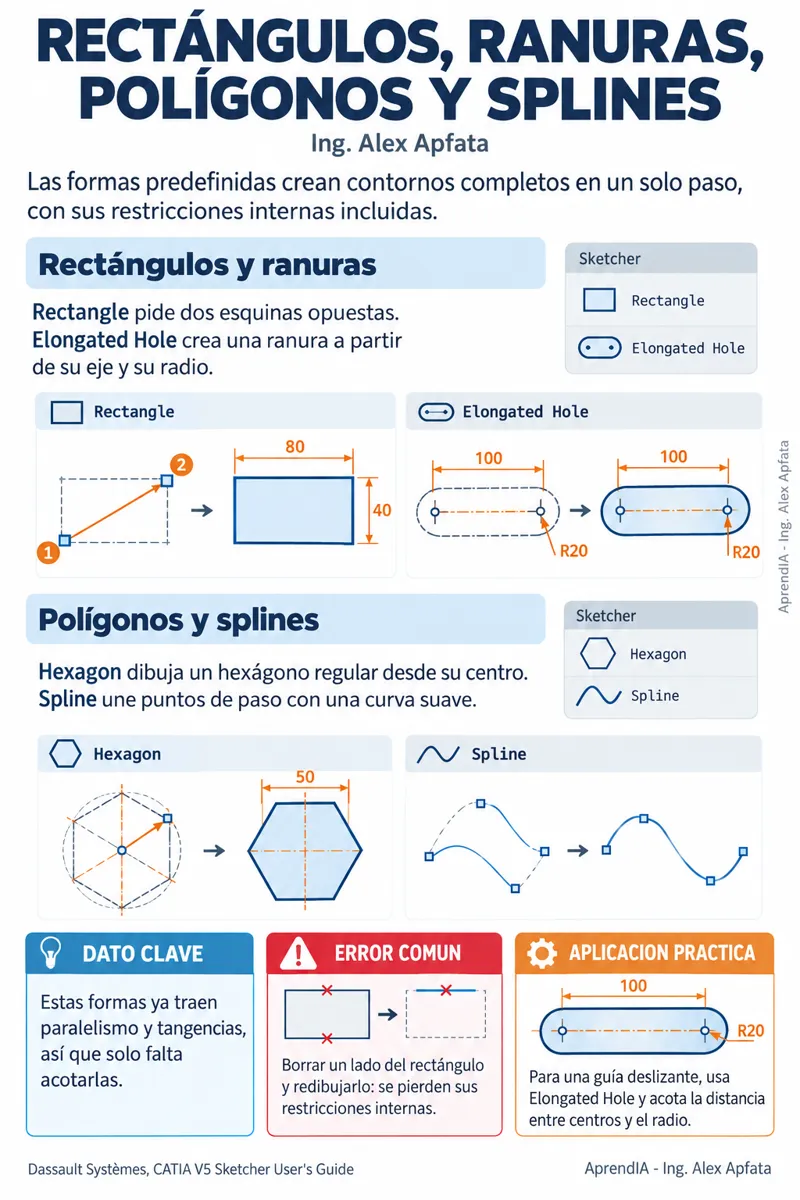

Guía didáctica visual que lleva al lector desde la primera apertura de CATIA V5 hasta el plano técnico terminado. Recorre en orden la interfaz, el boceto 2D con Sketcher, el modelado de sólidos con Part Design, la edición paramétrica, las superficies con Generative Shape Design, los ensambles con Assembly Design y la documentación con Drafting. Cada ficha combina capturas comentadas, secuencias numeradas y diagramas con explicaciones breves. Incluye dos prácticas guiadas.

Qué incluye

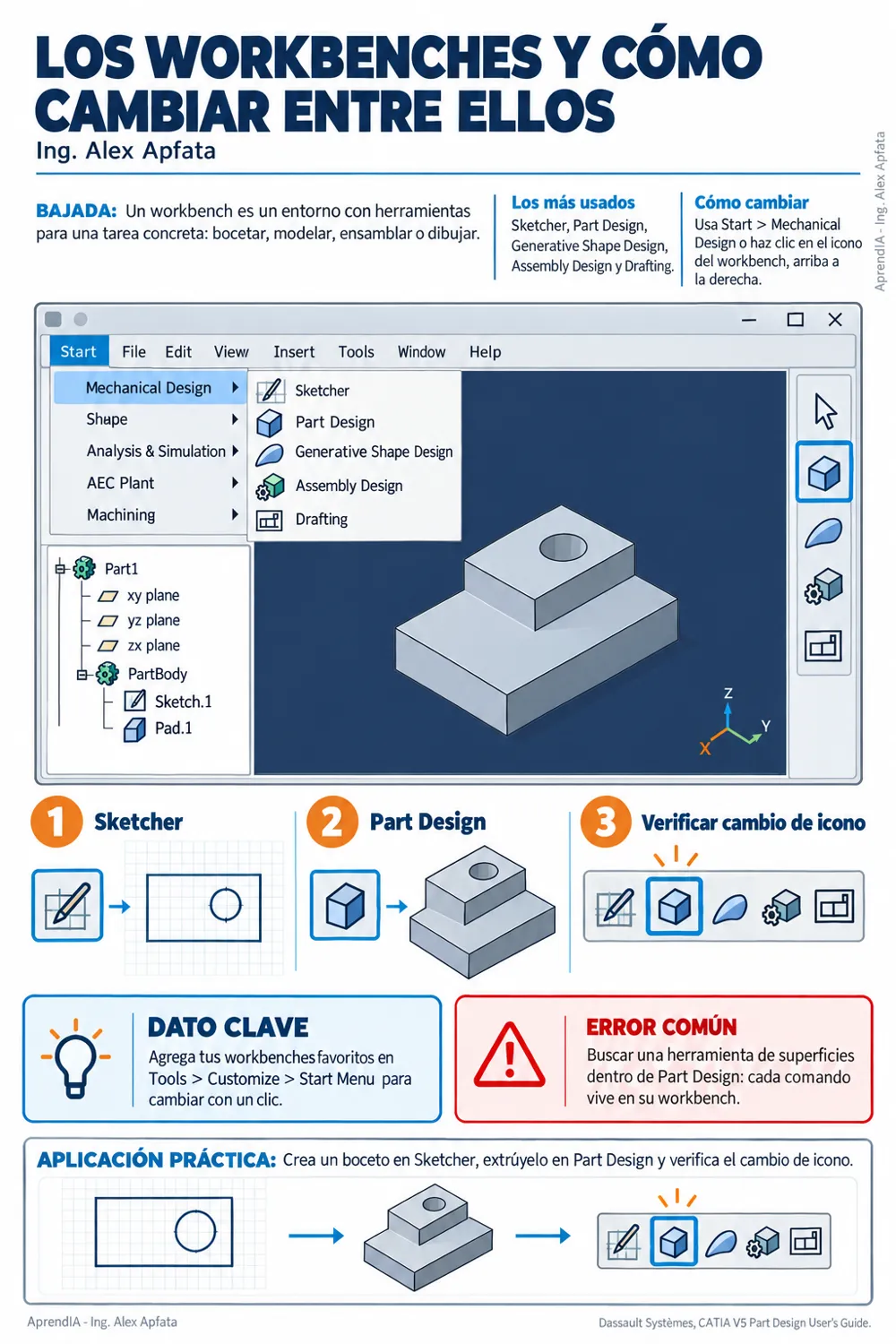

  • Dominas los cuatro workbenches clave de CATIA V5 (Part Design, Generative Shape Design, Assembly Design y Drafting) con secuencias paso a paso ilustradas.
  • Construyes dos proyectos completos con práctica guiada: un soporte en L como pieza sólida y una carcasa de mouse modelada con superficies.
  • Generas planos técnicos con vistas en primer y tercer diedro, cortes, acotado, tolerancias y cajetín, y los exportas a PDF y DXF.
