Mantenimiento de Transformadores: Pruebas de Aislamiento, Relación de Transformación (TTR), Aceite Dieléctrico y Protecciones

Guía en PDF

Mantenimiento de Transformadores: Pruebas de Aislamiento, Relación de Transformación (TTR), Aceite Dieléctrico y Protecciones

Guía visual paso a paso para probar, diagnosticar y proteger transformadores de potencia y distribución

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

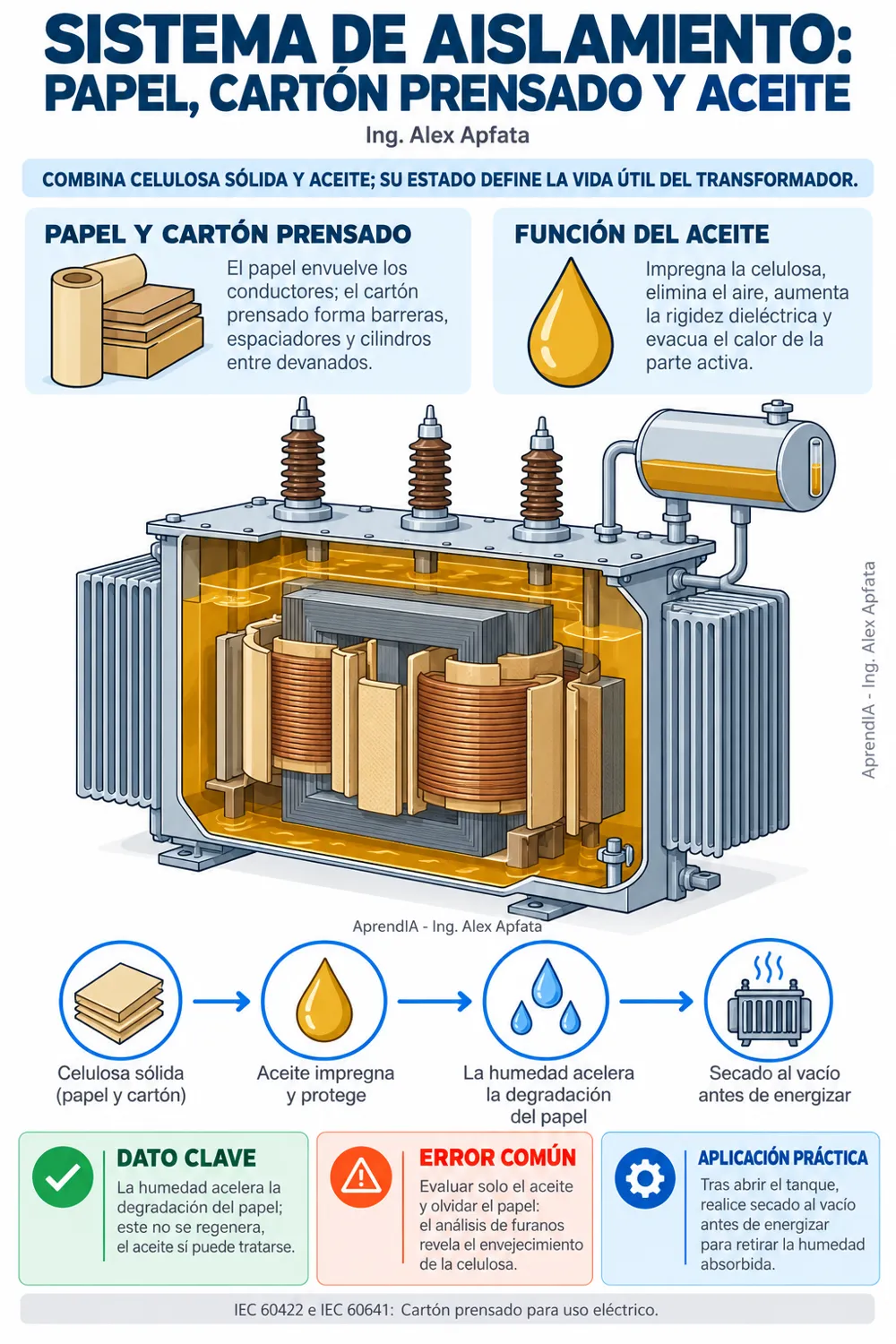

Guía didáctica visual que lleva al lector desde la constitución del transformador hasta su diagnóstico integral. Explica la medición de resistencia de aislamiento con megóhmetro, el índice de polarización y la corrección a 20 °C. Detalla la prueba de relación de transformación (TTR), la verificación del grupo de conexión y la resistencia de devanados. Incluye los ensayos del aceite dieléctrico y el análisis de gases disueltos con los métodos de Rogers y Duval. Cierra con las protecciones propias y externas y su prueba funcional. Todo en fichas con diagramas, secuencias y tablas de referencia.

Qué incluye

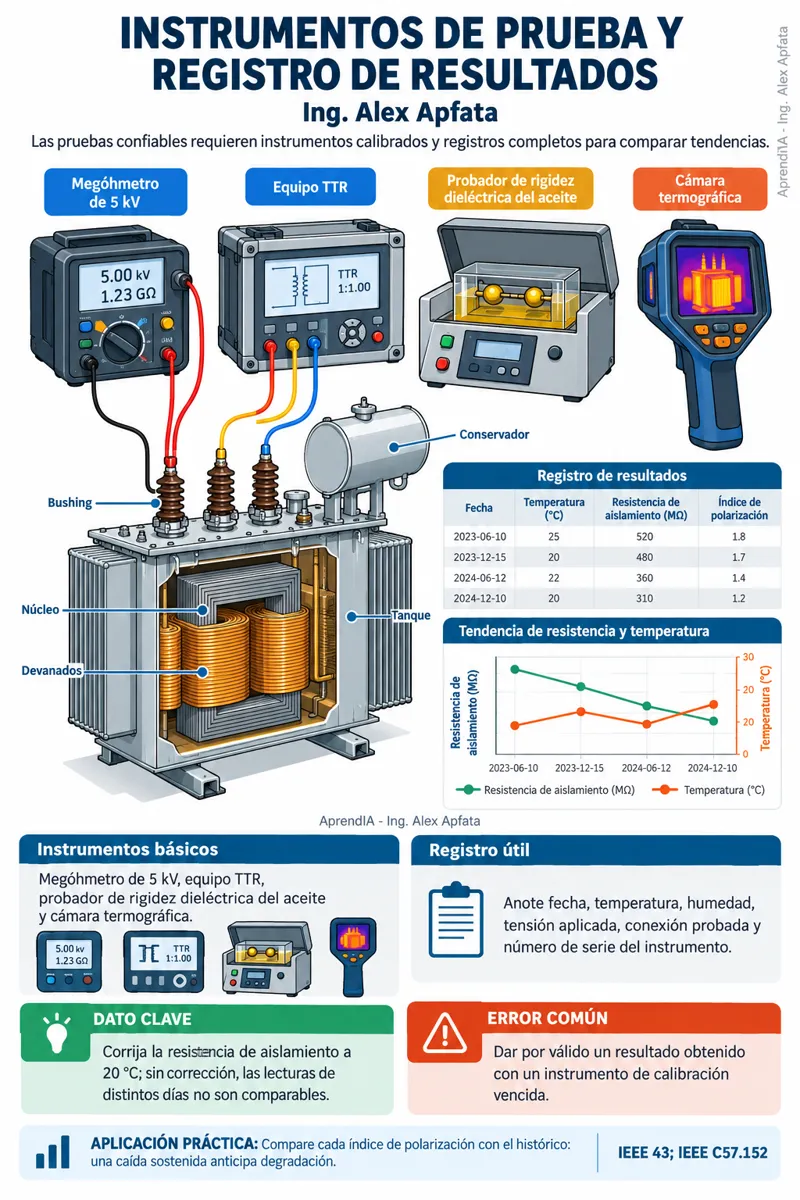

  • Procedimientos paso a paso para medir resistencia de aislamiento, índice de polarización (IP) y relación de transformación (TTR), con diagramas de conexión AT–BT–tierra y cálculo del error admisible de ±0,5 %.
  • Tablas de valores de referencia para interpretar la rigidez dieléctrica, el contenido de agua, la acidez y los gases disueltos del aceite, aplicando los métodos de Rogers y del triángulo de Duval.
  • Esquemas de funcionamiento y de prueba de las protecciones del transformador: relé Buchholz, válvula de alivio, imagen térmica, sobrecorriente 50/51, diferencial 87T y pararrayos.
