Subestaciones Eléctricas: Equipos de Patio, Relés de Protección, Puesta a Tierra y Automatización

Guía en PDF

Subestaciones Eléctricas: Equipos de Patio, Relés de Protección, Puesta a Tierra y Automatización

Guía visual de equipos, protección, puesta a tierra y control para técnicos e ingenieros

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

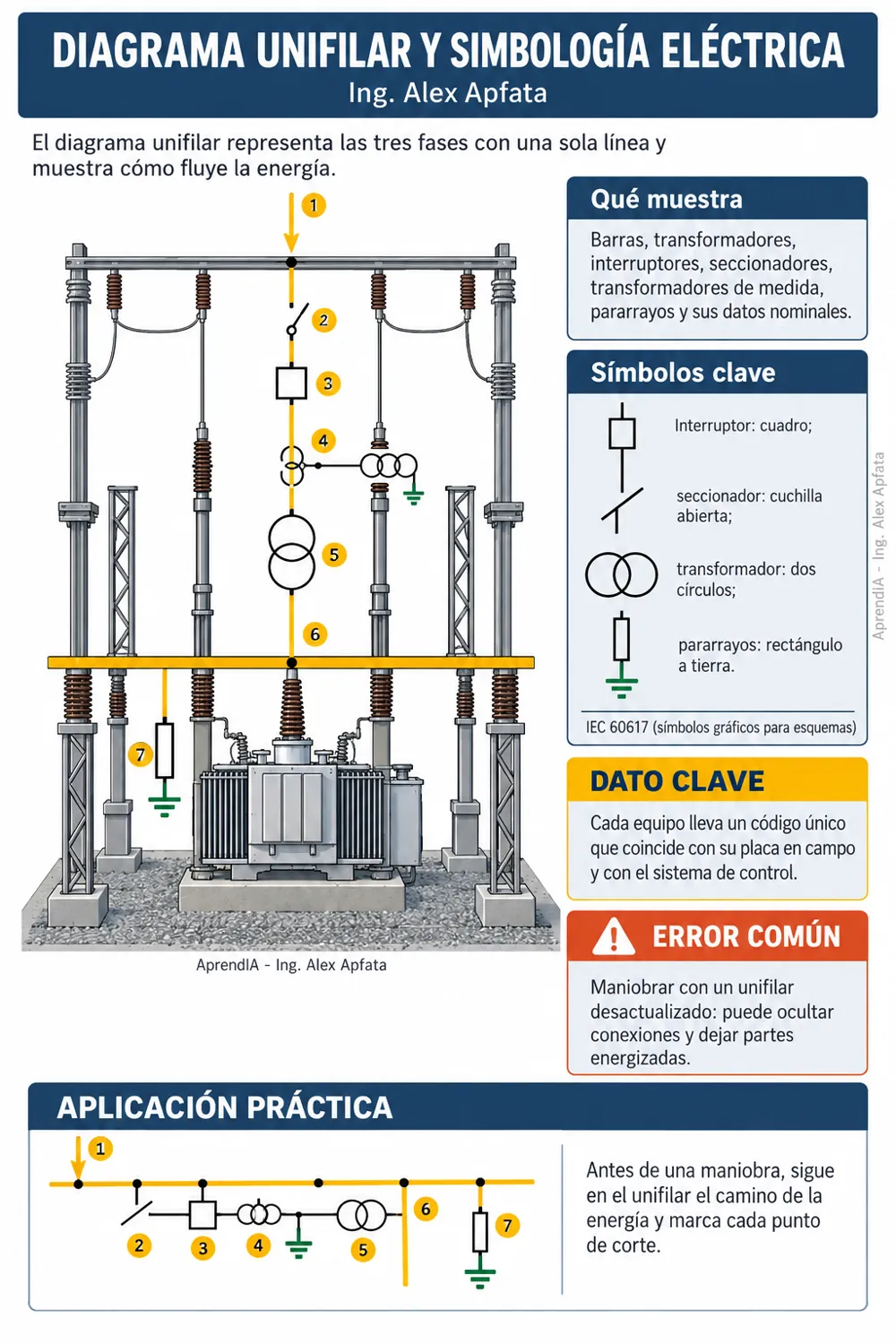

Guía didáctica visual que recorre la subestación eléctrica de principio a fin: configuraciones y diagramas unifilares, equipos de patio (transformadores, interruptores, seccionadores, pararrayos), transformadores de medida, relés de protección y su coordinación, pruebas de campo, diseño y medición de la puesta a tierra, y automatización con SCADA e IEC 61850. Cada ficha combina diagramas, esquemas y secuencias con textos breves y precisos, pensada para estudiar, enseñar o consultar en campo.

Qué incluye

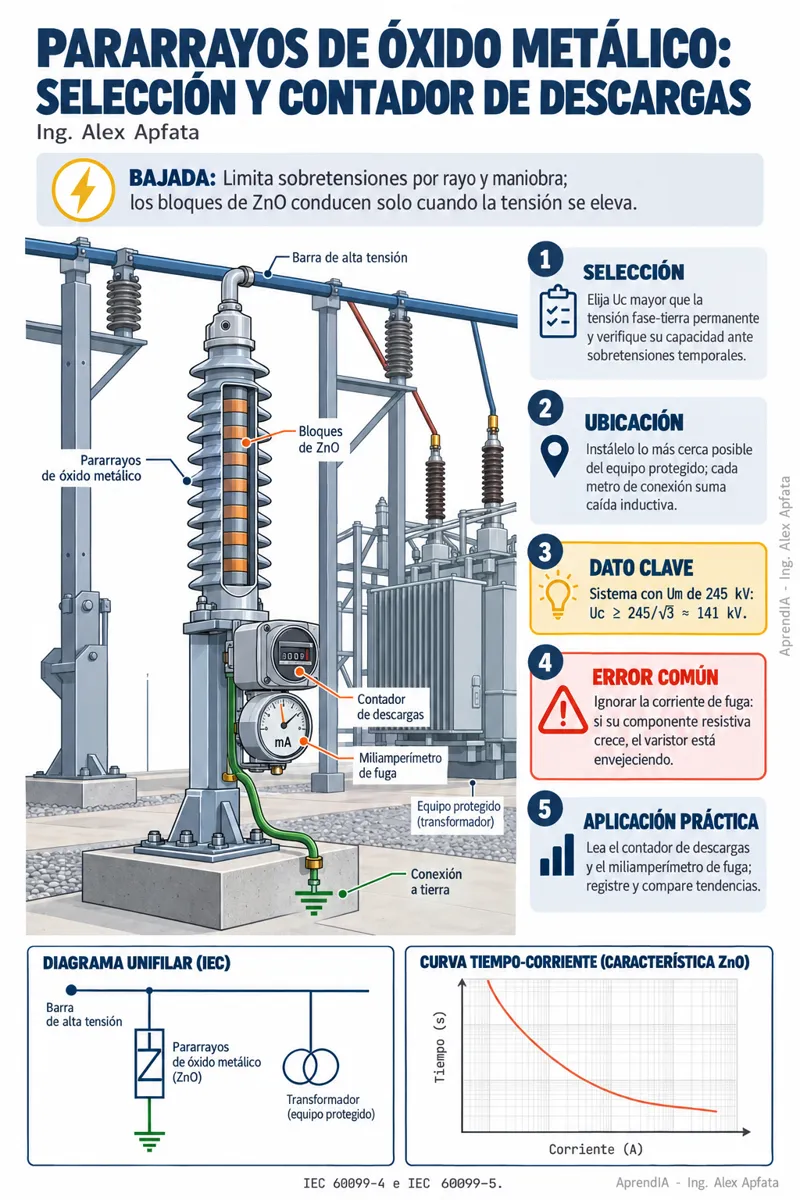

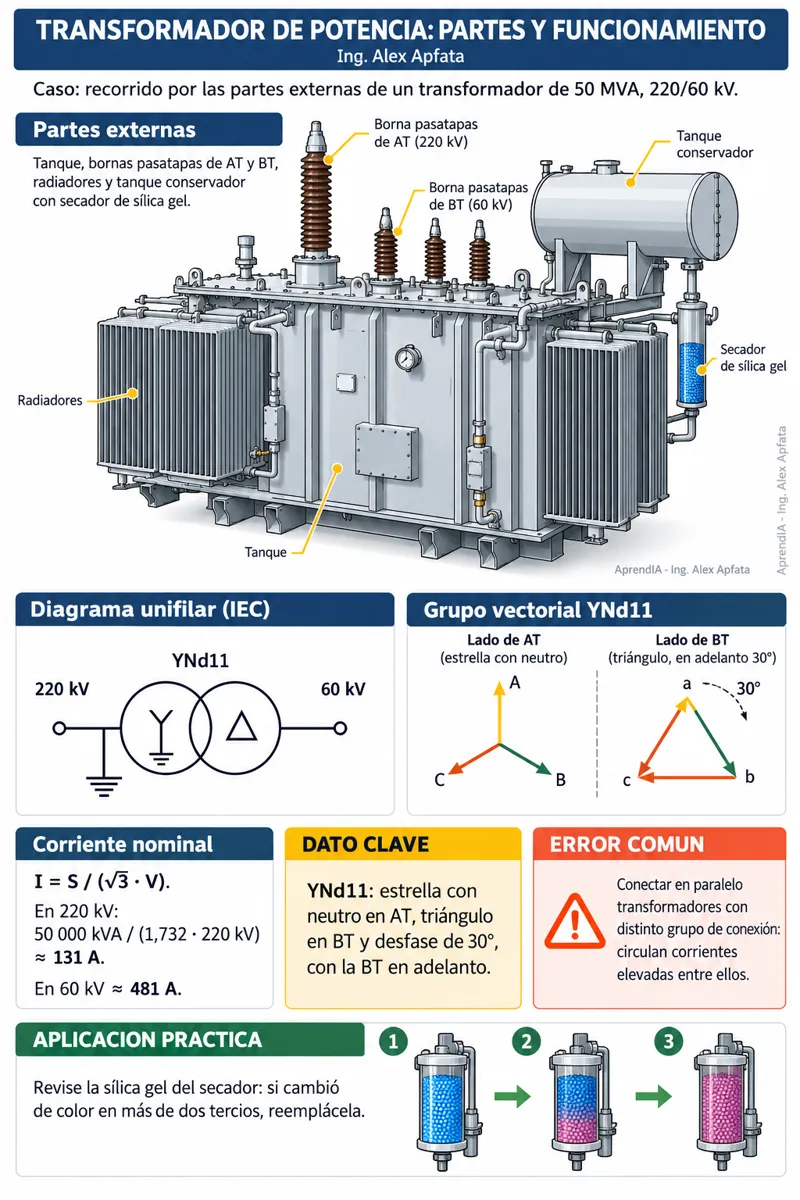

  • Identifica y explica la función de cada equipo de patio (transformador de potencia, interruptor, seccionador, TC, TT y pararrayos) con diagramas de sus partes.
  • Comprende la protección con relés 50/51, 87 y 21, las zonas de protección y la coordinación de curvas de sobrecorriente paso a paso.
  • Aplica el método Wenner, el cálculo de tensiones de paso y toque y el diseño básico de una malla de puesta a tierra, y reconoce la arquitectura SCADA e IEC 61850.
