Variadores de Frecuencia (VFD) y Arrancadores Suaves: Cableado, Parametrización y Fallas

Guía en PDF

Variadores de Frecuencia (VFD) y Arrancadores Suaves: Cableado, Parametrización y Fallas

Guía visual de campo: del bus de continua al código de falla, con esquemas de potencia y control listos para copiar

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

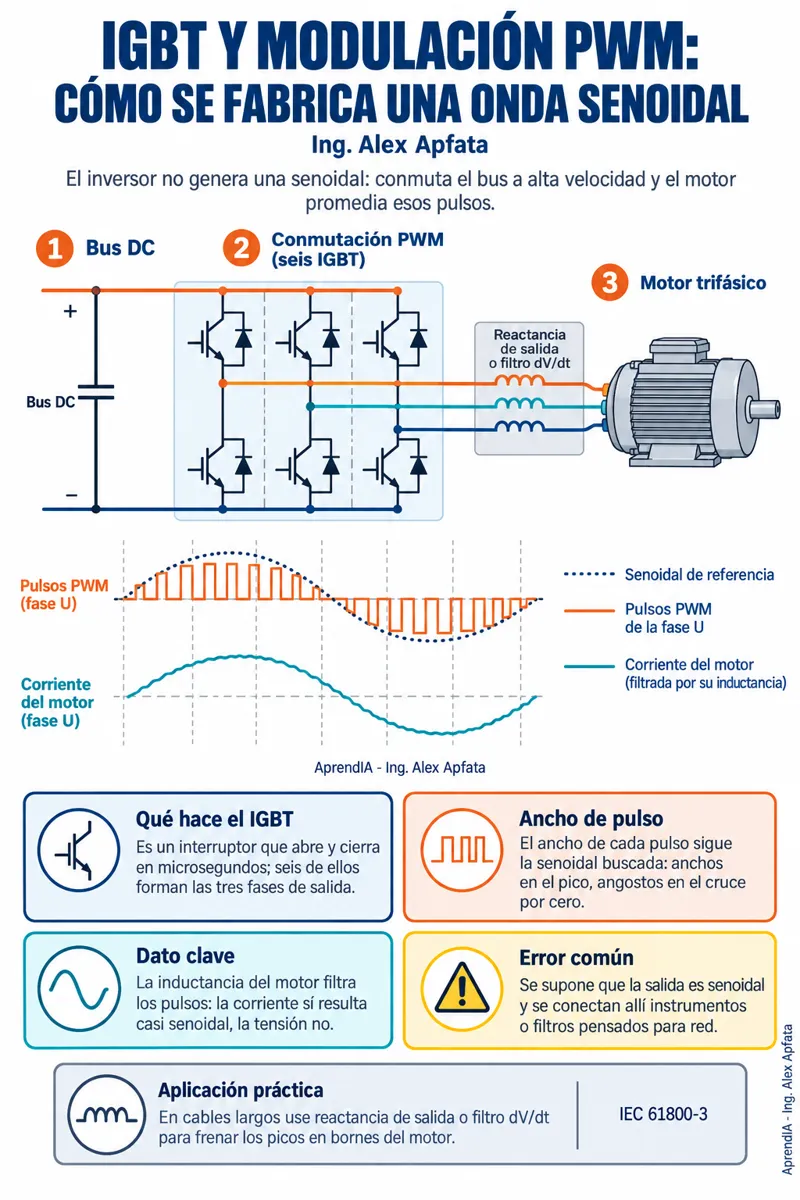

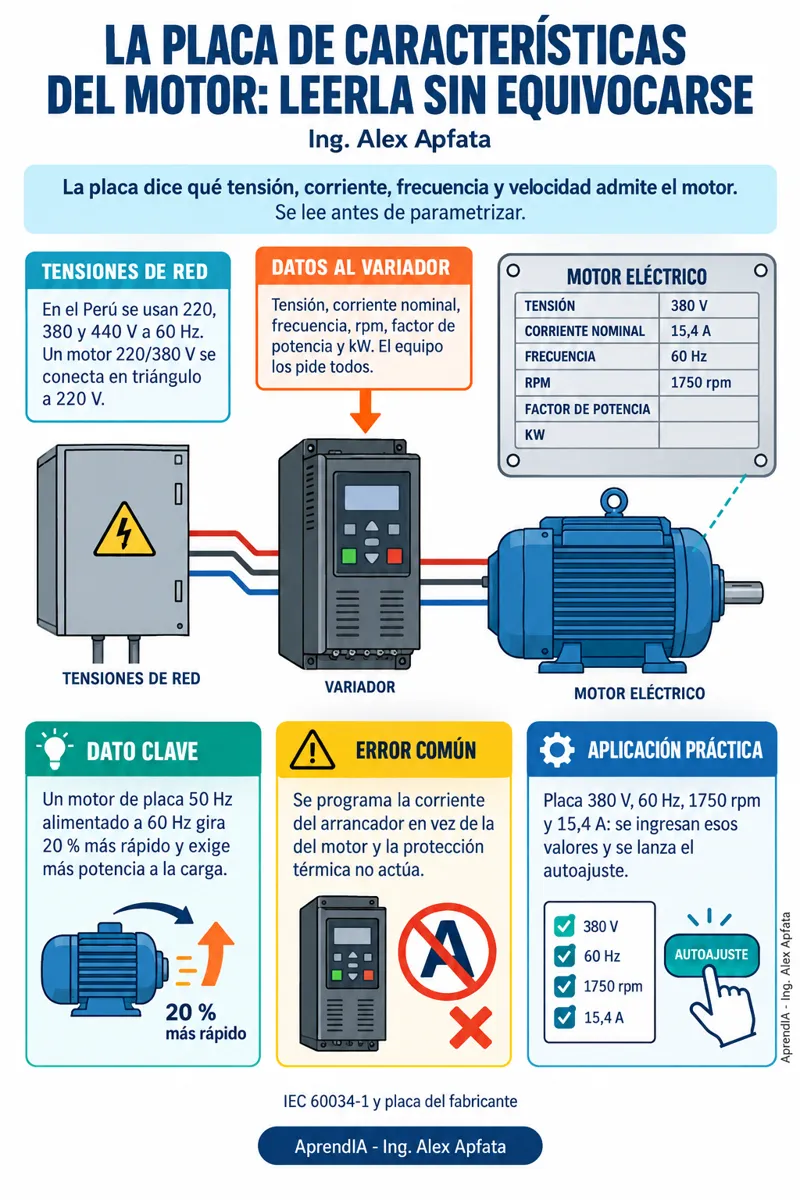

Guía didáctica visual de 70 páginas para electricistas industriales, técnicos de mantenimiento y estudiantes de electrotecnia. Explica con diagramas cómo funciona un variador por dentro (rectificador, bus DC, IGBT y PWM), cómo dimensionarlo por corriente y no por potencia, cómo cablearlo con apantallado y tierra correctos, cómo cargar los parámetros del motor desde la placa de características y cómo leer un código de falla hasta su causa real. Incluye un bloque completo de arrancadores suaves (rampa de tensión, bypass, parada suave) y un mapa de diagnóstico de OC, OV, LU y OH.

Qué incluye

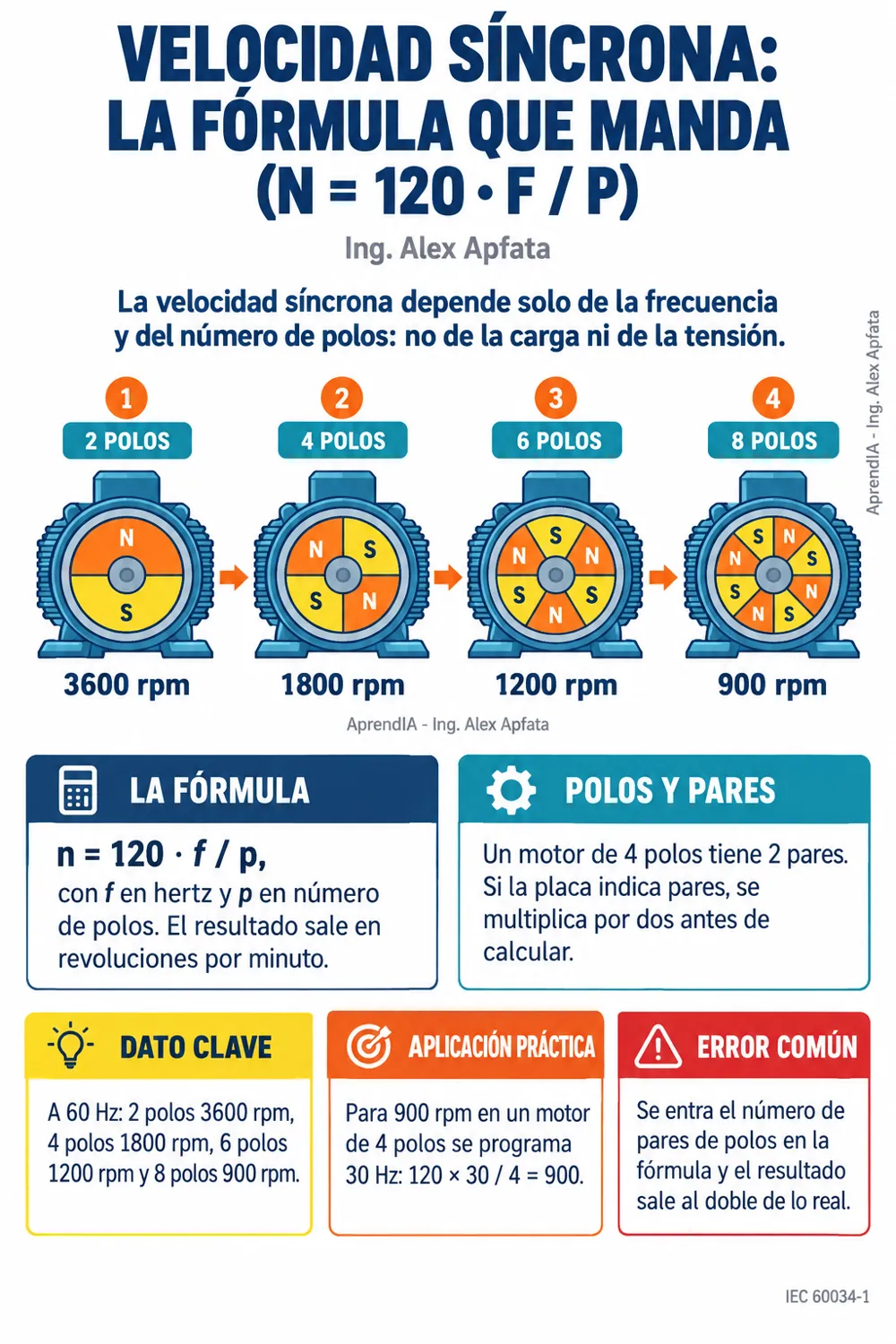

  • 50 fichas ilustradas en 7 unidades: fundamentos del motor, anatomía del variador, dimensionamiento, cableado, parametrización, arrancadores suaves y diagnóstico de fallas.

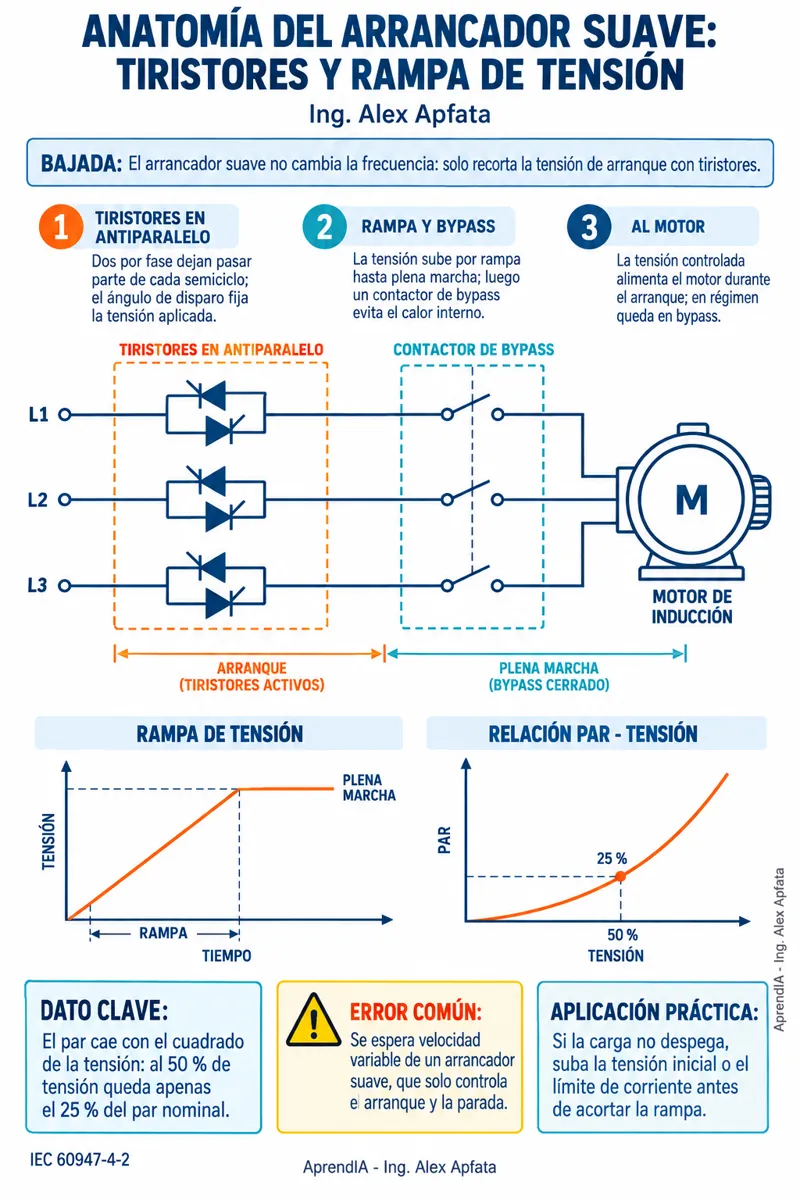

  • Esquemas listos para el tablero: diagrama maestro de potencia a doble página, bornes de control (entradas digitales, analógicas y relés), arranque a 2 y a 3 hilos, y cableado del arrancador suave con contactor de bypass.
  • Mapa de códigos de falla OC, OV, LU y OH a doble página, con las cinco causas reales de la sobrecorriente en aceleración y qué medir primero en cada caso.
