AutoCAD Electrical y Diagramas Unifilares — Edición México

Guía en PDF

AutoCAD Electrical y Diagramas Unifilares — Edición México

Dibuja planos y unifilares con la NOM-001-SEDE-2012 y los criterios de CFE, explicado en imágenes

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

Guía visual para dibujar instalaciones eléctricas en México sin adivinar. Empiezas por la simbología que sí se usa aquí (NMX-J-136-ANCE frente a los planos NEMA del equipo importado), sigues con escalas, formatos y el rótulo con firma y cédula profesional, y terminas armando el expediente completo: planta de alumbrado, planta de contactos, diagrama unifilar, cuadro de cargas y memoria de cálculo conforme a la NOM-001-SEDE-2012. Cada tema en una ficha de una página: dibujo grande, dato clave, el error que más se repite y cómo aplicarlo hoy en tu lámina. Pensada para estudiantes de CONALEP, TecNM, ESIME-IPN y para el técnico que ya está en obra y necesita que su plano pase el trámite de CFE a la primera.

Qué incluye

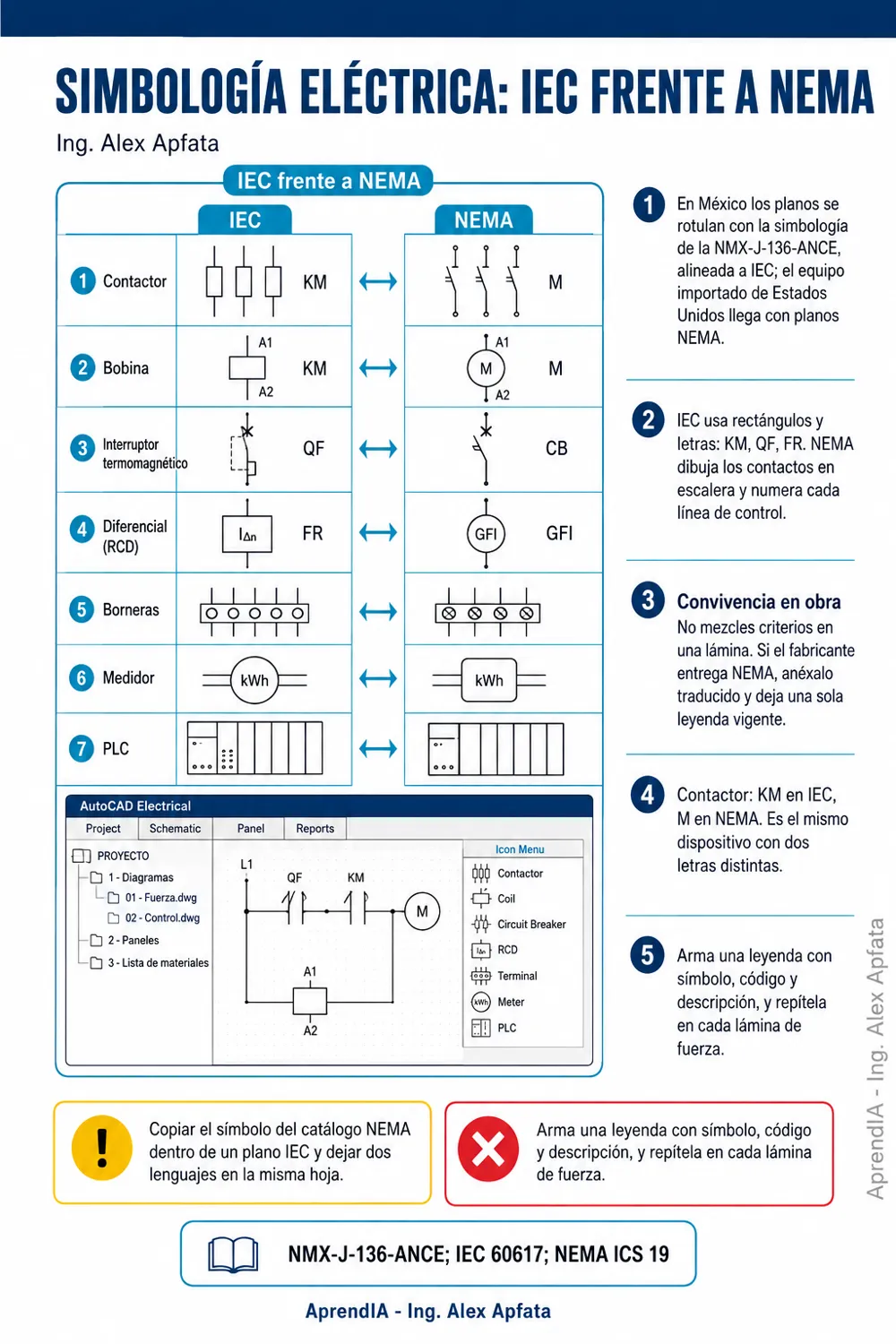

  • Simbología correcta para México: NMX-J-136-ANCE y qué hacer cuando el equipo llega con planos NEMA.
  • Unifilar de vivienda paso a paso con suministro 1F-2H de 127 V, calibres AWG y pastillas reales.
  • El expediente que piden la alcaldía o el municipio y CFE: láminas mínimas, memoria técnica y cuándo aplica el dictamen de una Unidad de Verificación.
  • Rótulo profesional con revisión, firma y cédula, guardado como bloque con atributos.
  • Cuadro de cargas y demanda máxima explicados con el criterio de la NOM-001-SEDE-2012.
  • Fichas de una página con dibujo grande: se entiende en dos minutos y se aplica en el mismo turno.
