Revit Estructuras México: modelado y planos ejecutivos

Guía en PDF

Revit Estructuras México: modelado y planos ejecutivos

Del modelo de concreto y acero a los planos ejecutivos, con criterios del RCDF y las Normas Técnicas Complementarias

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

Guía visual para modelar estructuras en Revit como se piden en México: cimentación, columnas, trabes, muros de cortante y losas de vigueta y bovedilla o reticulares, hasta salir con planos ejecutivos rotulados y cuantificados. Cada página resuelve una decisión real de proyecto: unidades y plantilla estructural, ejes y niveles, coordenadas del levantamiento en UTM ITRF2008, recalce de colindancias, armado rotulado por número de varilla y tablas de cuantificación. Escrita con la terminología y la normativa que usan el DRO, el Corresponsable en Seguridad Estructural y la constructora, para que tus planos se revisen y no se regresen.

Qué incluye

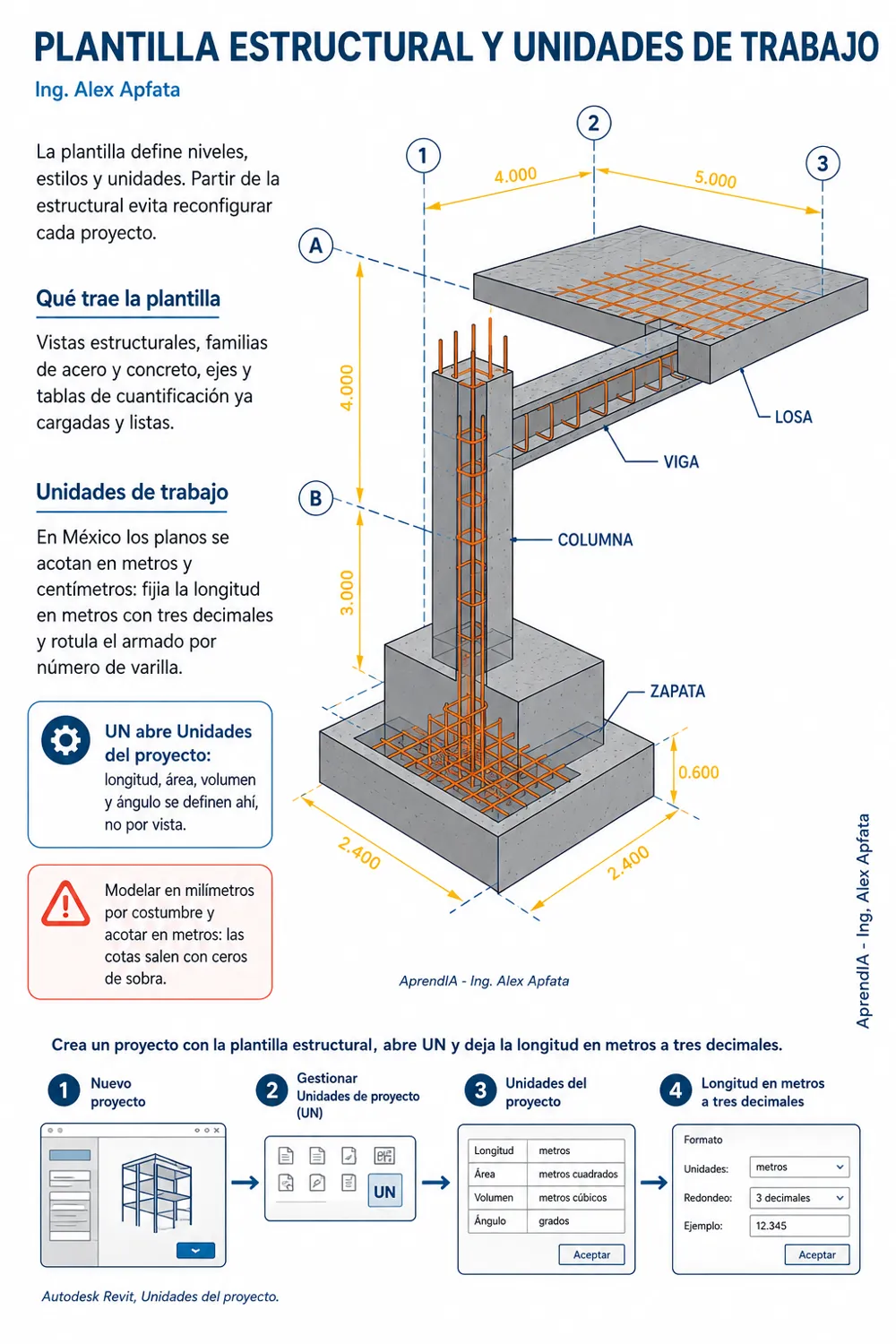

  • Plantilla, unidades y ejes configurados como se acota en México: metros y centímetros, armado por número de varilla.
  • Cimentación, muros de contención y recalce de colindancias con el criterio de las NTC de Cimentaciones.
  • Losas de vigueta y bovedilla y losas reticulares modeladas con su peralte real, sin inflar el volumen de concreto.
  • Muros de cortante y marcos de concreto ligados de cimentación a azotea, listos para el modelo analítico.
  • Planos ejecutivos: cortes, detalles, cuadros de columnas y tablas de cuantificación que cierran con el presupuesto.
  • Vinculación con arquitectura e instalaciones y coordenadas compartidas para que todo caiga en su sitio.
