Tekla Structures: Modelado y Detallado de Acero Estructural y Planos de Taller — Edición México

Guía en PDF

Tekla Structures: Modelado y Detallado de Acero Estructural y Planos de Taller — Edición México

Del modelo 3D al plano que el taller mexicano sí puede fabricar: perfiles IR, CE y PTR, aceros NMX-B, NTC de Estructuras Metálicas y cajetín con DRO y cédula profesional

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

Guía visual para modelar y detallar acero estructural en Tekla Structures con el criterio que se usa en México. Arranca en la creación del modelo (carpetas, entorno métrico, milímetros y kilogramos) y llega hasta el plano de taller firmado: catálogo de perfiles con la nomenclatura del IMCA (IR, IE, CE, LI, PTR, polín Monten) y lo que Ternium, Deacero y Grupo Collado surten de verdad; grados de acero A36 (NMX-B-254), A572 Gr.50 (NMX-B-284) y A500 Gr.B para tubo, con Fy en kg/cm² como lo pide el calculista; uniones atornilladas y soldadas bajo AWS D1.1; marcas de piezas, listas de materiales y plantillas de cajetín con cédula profesional, registro del Director Responsable de Obra y casilla de revisión de la supervisión. Cada página es una ficha ilustrada: lo que ves, el dato clave, el error que cuesta retrabajo y cómo se aplica en obra. Pensada para pasantes y dibujantes de estructuras, detallistas de taller, ingenieros civiles y estructuristas que entregan planos de fabricación y montaje en México.

Qué incluye

  • Modelas con la nomenclatura real del mercado mexicano: IR, IE, CE, LI, PTR y polín Monten, tal como los nombra el Manual IMCA y los cotiza el proveedor.
  • Eliges el grado correcto sin adivinar: A36 (NMX-B-254), A572 Gr.50 (NMX-B-284) y A500 Gr.B para tubo, con Fy en kg/cm² para la revisión por NTC.
  • Entregas planos que pasan revisión: norma de diseño, código de soldadura AWS D1.1 y firma del DRO con cédula profesional escritos en el cajetín.
  • Armas tus plantillas y tablas de despiece una sola vez y las reutilizas en cada obra, con el logotipo y los campos que pide tu cliente.
  • Evitas los retrabajos que más cuestan: perfiles que no existen en almacén, materiales por defecto del entorno y dibujos huérfanos por mover la carpeta.

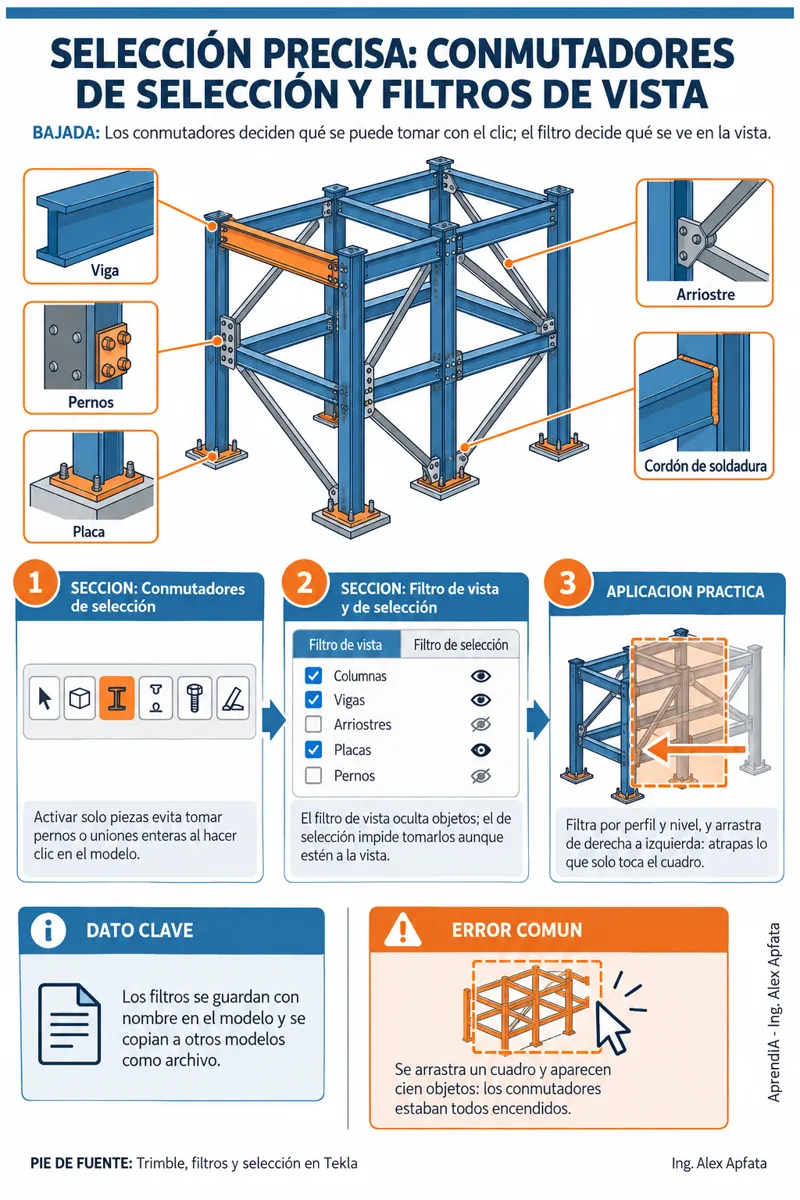

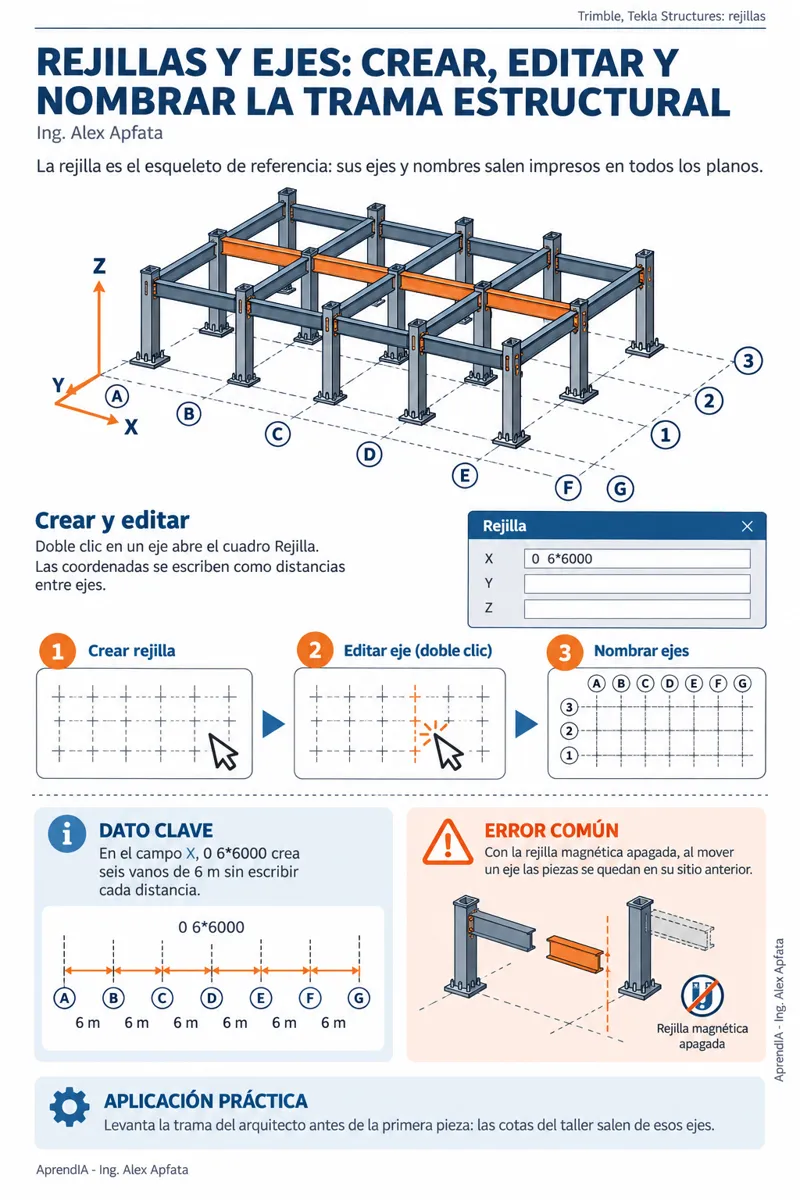

  • Aprendes viendo: fichas ilustradas paso a paso, sin teoría de relleno y sin depender de tutoriales sueltos en video.
