Instalaciones Eléctricas Industriales y en Media Tensión: Cálculo de Conductores, Caída de Tensión, Cortocircuito y Coordinación de Protecciones

Guía en PDF

Instalaciones Eléctricas Industriales y en Media Tensión: Cálculo de Conductores, Caída de Tensión, Cortocircuito y Coordinación de Protecciones

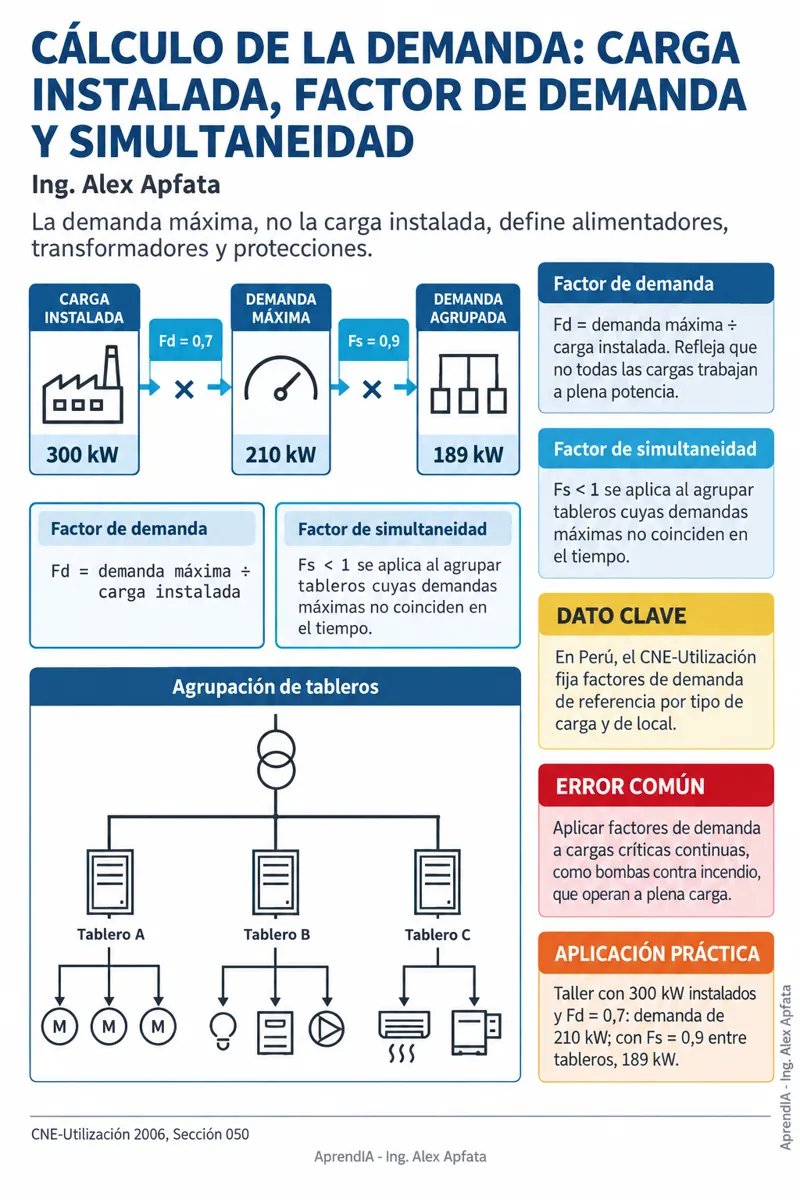

Guía visual paso a paso: de la demanda de la planta al estudio de coordinación, con fórmulas, tablas y casos resueltos

por AprendIA
  • 70 páginas
Ver y comprar en AprendIA

Vendido y entregado por AprendIA. El pago, la entrega y el soporte los hace la marca en su tienda.

Sobre este recurso

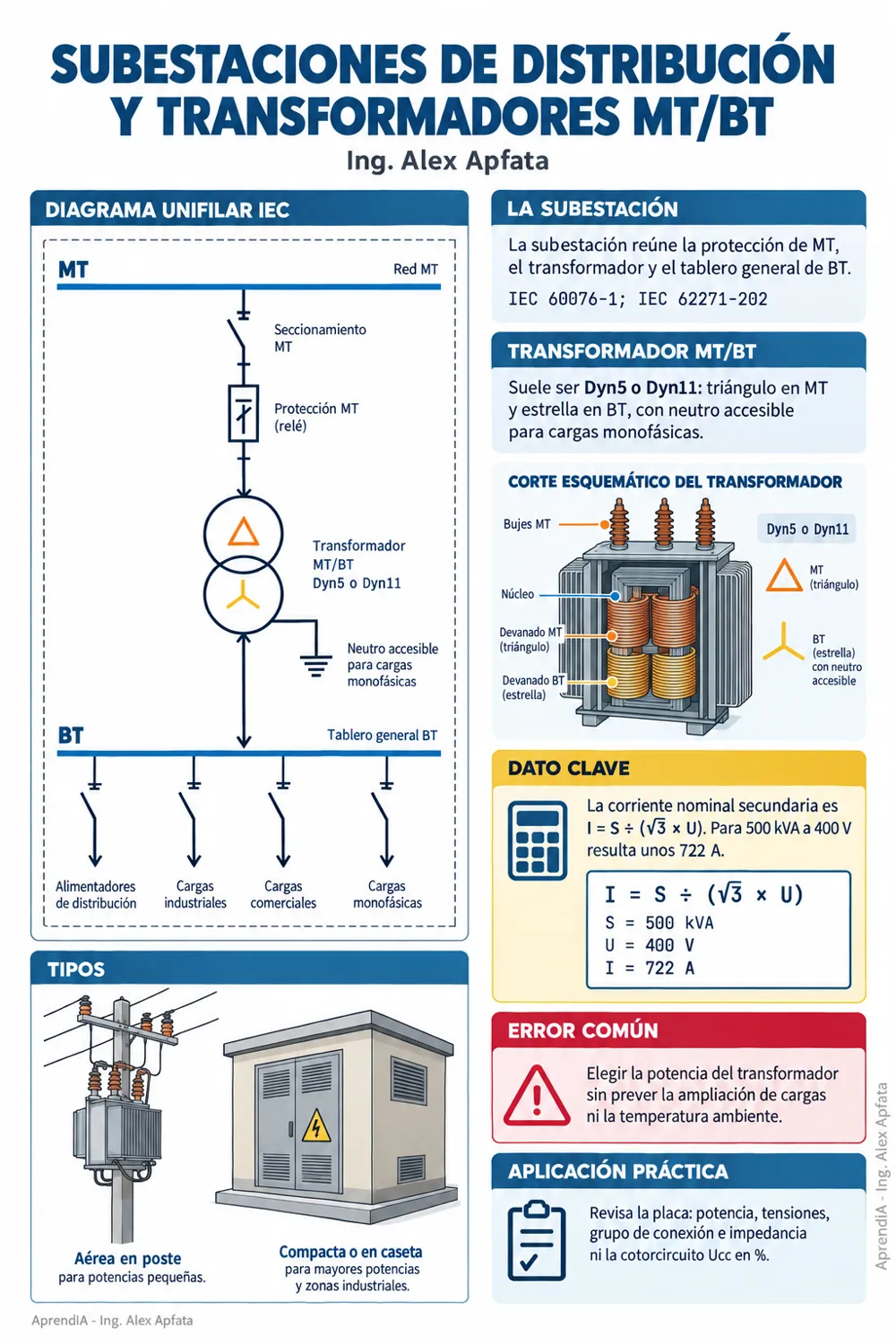

Guía didáctica visual que recorre el ciclo completo del diseño eléctrico industrial. Explica los niveles de tensión y las subestaciones, la selección de conductores por capacidad de corriente, la caída de tensión y el cálculo de cortocircuito por el método de impedancias y en por unidad. Continúa con los dispositivos de protección de baja y media tensión, la coordinación con curvas tiempo-corriente, la puesta a tierra y la seguridad. Cada ficha combina diagramas unifilares, secuencias de cálculo y ejemplos numéricos resueltos. Los temas de normativa se adaptan al país de la edición.

Qué incluye

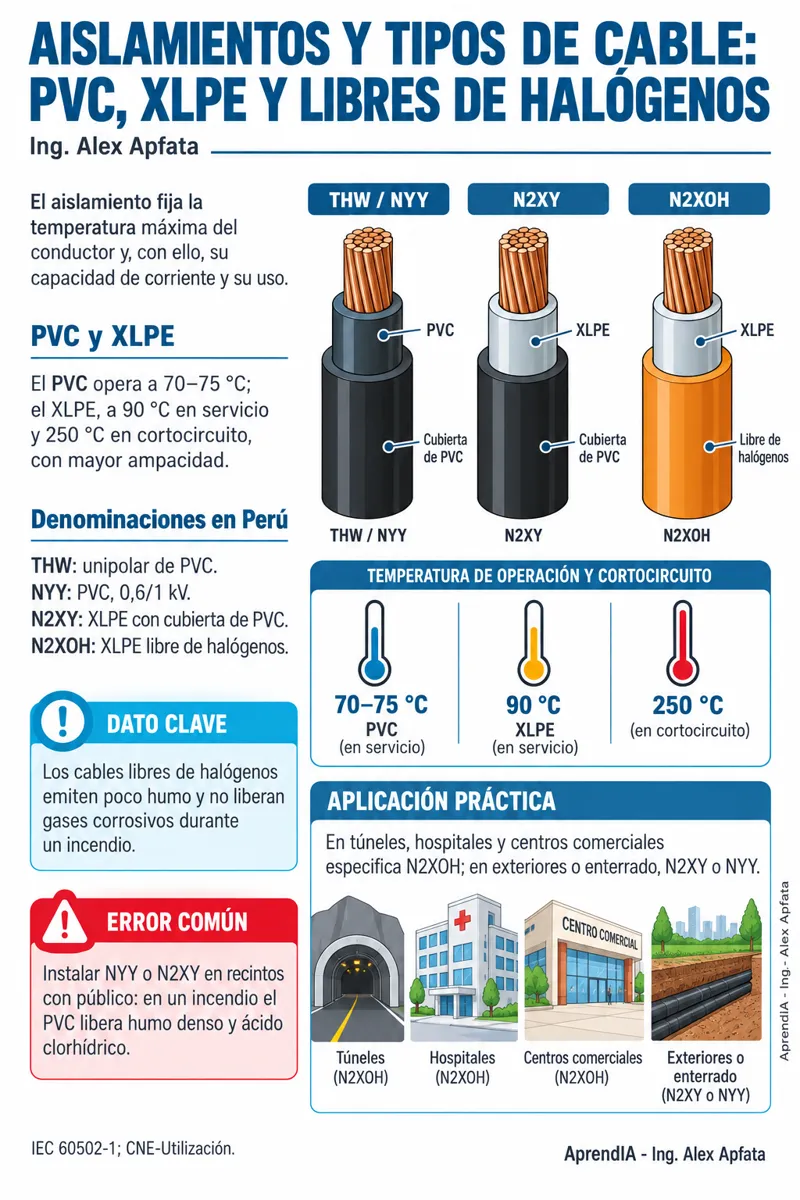

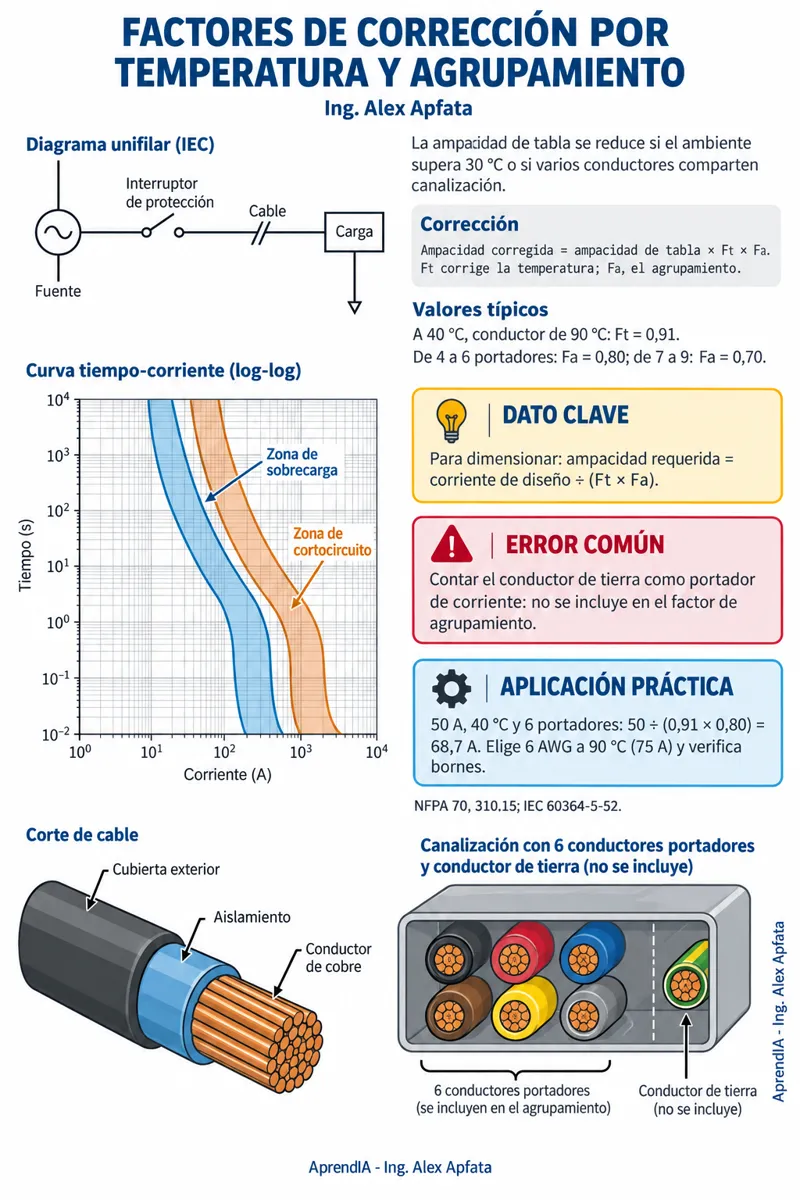

  • Calculas la sección de un conductor por capacidad de corriente, con factores de temperatura y agrupamiento, y verificas su caída de tensión en baja y media tensión.
  • Obtienes corrientes de cortocircuito trifásicas y monofásicas por el método de impedancias y en por unidad, y verificas la resistencia térmica del cable ante la falla.
  • Coordinas interruptores, fusibles y relés 50/51 leyendo curvas tiempo-corriente, apoyado en un estudio de coordinación de una planta resuelto de principio a fin.
